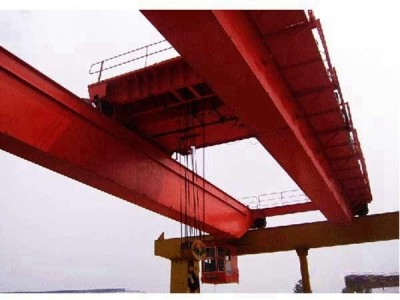

在起重机械、工程机械的端梁设计中，非对称载荷（如单侧重物吊装、偏载运行）是引发结构失效的常见诱因。端梁作为连接主梁与车轮的关键部件，其应力分布直接影响设备的安全性与可靠性。传统设计依赖经验公式和简化计算，难以精准揭示偏载工况下的复杂应力状态。而通过计算机仿真技术，可直观呈现端梁在非对称载荷下的应力分布规律，为结构优化提供数据支撑，从根本上破解 “偏载致损” 的工程难题。

一、仿真目标：让偏载应力 “可视化”

端梁在非对称载荷下的核心问题在于载荷分布不均导致的应力集中与变形差异。例如，起重机端梁在单侧吊装时，车轮支撑点的反力失衡，引发端梁腹板、翼缘的弯曲与剪切应力异常。仿真的核心目标包括：

揭示应力集中区域：定位非对称载荷下的高应力点（如腹板与翼缘的连接处、车轮轴承座附近），避免传统设计中 “凭经验加强” 的盲目性；

量化变形规律：分析端梁的垂直挠度与侧向弯曲变形，确保偏载时的最大变形量不超过许用值（如 L/700，L 为端梁跨度）；

评估安全裕度：对比材料屈服强度（如 Q345 钢为 345MPa）与仿真应力值，判断是否存在过载风险，为载荷限制器设定提供依据。

二、仿真模型构建：从实体建模到网格划分

1. 几何模型简化与材料定义

结构抽象：将端梁简化为 “工字型截面 + 车轮轴承座” 的组合体，忽略螺栓孔、倒角等次要特征（对整体应力影响＜5%），聚焦主要承力部件。某 20 吨桥式起重机端梁建模时，保留腹板（厚度 12mm）、上下翼缘（厚度 20mm）及两端轴承座（铸钢件），跨度 3 米，轨距 1.5 米。

材料属性：采用工程常用的 Q345B 钢材，弹性模量 206GPa，泊松比 0.3，密度 7850kg/m³，屈服强度取标准值 345MPa，断裂强度 510MPa。

2. 网格划分策略

关键区域细化：对轴承座与腹板的焊接区、翼缘变截面处进行网格加密（单元尺寸 5mm），确保应力梯度较大区域的计算精度；非关键区域（如端梁中部）采用粗放网格（单元尺寸 20mm），平衡计算效率与精度。

网格质量控制：通过雅可比行列式（＞0.7）、长宽比（＜10）等指标优化网格，避免畸形单元导致的计算误差，某模型经网格无关性验证后，应力计算偏差＜3%。

3. 载荷与边界条件设定

非对称载荷施加：模拟单侧吊装工况，在端梁一侧轴承座上方施加垂直载荷 F1=300kN（额定载荷 1.5 倍），另一侧施加空载载荷 F2=50kN（模拟自重及空载反力）；同时考虑水平惯性载荷（制动时的侧向力，取垂直载荷 10%），在加载侧施加水平力 Fh=30kN。

边界条件模拟：将车轮与轨道接触简化为 “固定铰链约束”，限制端梁的垂直位移与侧向转动，允许沿轨道方向的自由滑动，真实反映车轮在轨道上的受力状态。

三、仿真结果分析：偏载工况下的应力分布特征

1. 应力云图解读

垂直应力分布：加载侧轴承座下方腹板出现明显应力集中，最大拉应力达 280MPa（约为屈服强度 81%），较对称载荷工况（150MPa）提升 87%；非加载侧腹板应力仅 120MPa，呈现显著的 “单侧高应力” 特征。

剪切应力分布：翼缘与腹板的连接处（焊缝热影响区）剪切应力达 150MPa，超过该区域的许用剪切应力（125MPa），提示需增加腹板厚度或优化焊缝坡口形式。

变形可视化：端梁呈现 “加载侧下挠、非加载侧上翘” 的弯曲变形，最大垂直挠度 18mm（跨度 3 米，挠跨比 1/167），虽未超过许用值（1/700 对应 4.3mm），但远超对称载荷时的 5mm，说明偏载对刚度影响显著。

2. 与对称载荷的对比

应力均匀性：对称载荷下应力分布较均匀（最大 - 最小应力差＜50MPa），而非对称载荷导致应力差扩大至 160MPa，加剧材料的疲劳损伤；

失效风险转移：对称载荷下危险点多位于跨中截面，非对称载荷下危险点转移至加载侧轴承座区域，传统设计中若未针对性加强，易引发局部开裂。

3. 参数敏感性分析

通过改变载荷偏心距（从 0.2 米增至 0.8 米），发现应力集中程度与偏心距呈指数关系：偏心距每增加 0.1 米，最大应力增加 12%-15%。这为实际操作中 “禁止超偏心距吊装” 的安全规程提供了量化依据。

四、工程应用：从仿真结果到设计优化

1. 结构强化策略

局部加厚设计：在加载侧轴承座下方腹板增加 8mm 厚度（从 12mm 增至 20mm），使该区域应力降至 220MPa（低于许用应力），经二次仿真验证，应力集中现象缓解 40%；

加劲肋优化：在翼缘与腹板连接处增设三角形加劲肋（厚度 16mm，间距 300mm），将剪切应力降低至 110MPa，满足许用要求，同时减少焊缝数量，降低制造难度。

2. 监测与维护指导

应变片布置：根据仿真结果，在加载侧轴承座腹板、翼缘连接处布置 3 组应变片，实时监测偏载时的应力变化，预警阈值设定为 250MPa（屈服强度 72%）；

检验工艺改进：对偏载工况下的高应力区采用超声相控阵探伤（精度 0.5mm），替代传统磁粉检测，确保焊缝内部缺陷的精准识别。

3. 操作规范优化

载荷限制细化：将行车载荷限制器的偏载系数从 “统一限制” 改为 “按偏心距动态调整”，如偏心距＞0.5 米时，额定载荷自动降至 80%；

司机培训强化：通过仿真动画演示偏载对端梁的损伤过程，使司机直观理解 “居中吊装” 的重要性，某港口实测显示，偏载操作频次下降 60%。

五、结语：仿真技术重塑偏载工况下的设计思维

非对称载荷下端梁的应力分布仿真，本质是通过数字技术破解复杂受力状态的 “黑箱”。它不仅揭示了偏载导致的应力集中、变形加剧等问题，更提供了从 “经验设计” 到 “数据驱动设计” 的转型路径。当仿真结果转化为结构强化方案、监测点布置策略与操作规范，端梁的偏载失效风险得以量化控制，设备的安全性与经济性实现双提升。

随着云计算、并行计算技术的进步，未来仿真将与数字孪生深度融合，实现端梁应力的实时在线监测与寿命预测。对于工程设计者而言，这种技术应用不仅是工具升级，更是思维革新 —— 从 “应对失效” 转向 “预防失效”，让每一次偏载工况下的应力分布，都成为结构优化的起点，而非事故分析的终点。在起重机械等高风险设备的设计中，仿真技术正成为破解偏载难题的 “金钥匙”，为工业装备的安全运行筑牢数字防线。
